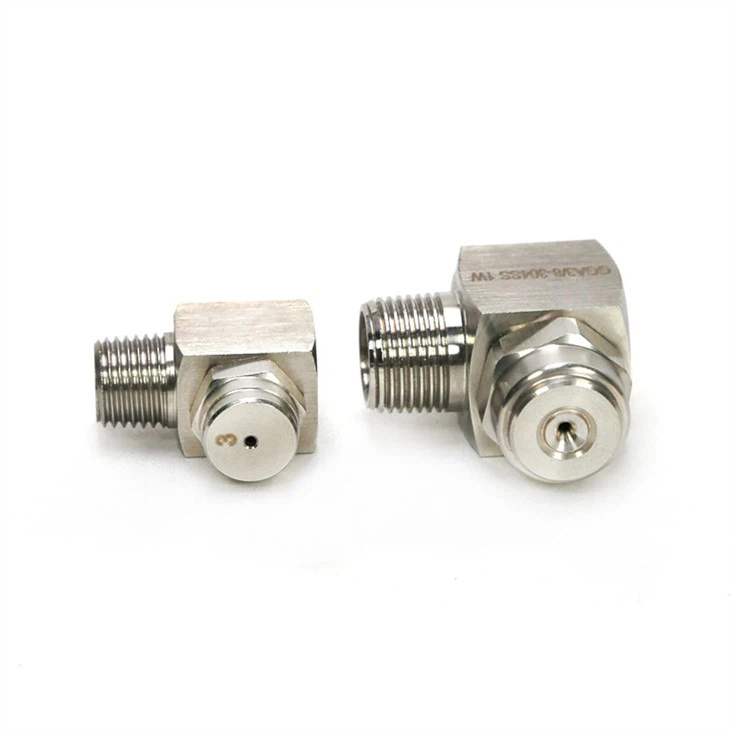

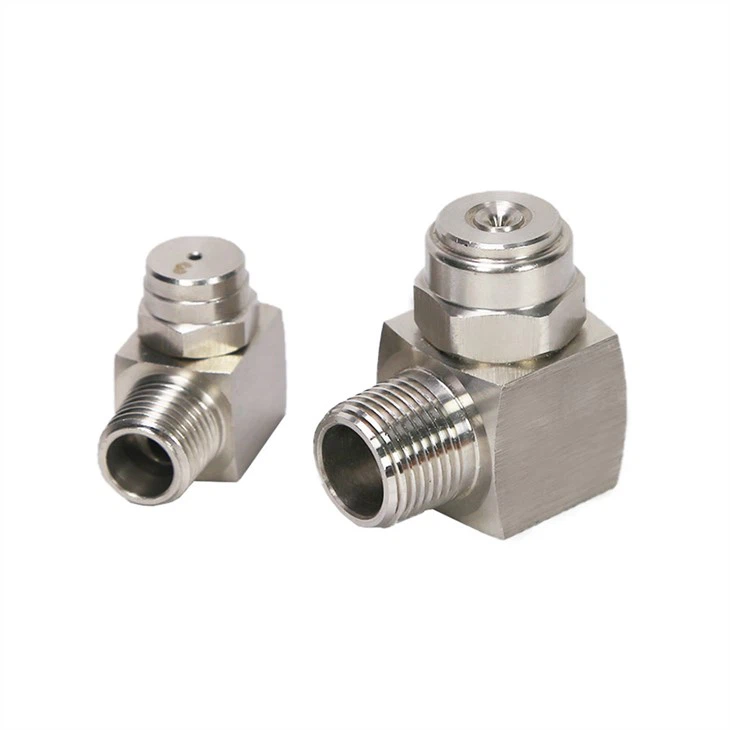

• Rechtwinklige Tangentialfluss-Vollkegeldüsen sind mit Ecksprühdesign
• Spritzform ist runder Vollkegel. Der Effekt ist der gleiche wie bei Vollkegeldüsen
• Die Installation ist geeignet für die Montage an Rohren mit seitlichen Löchern
• Sprühwinkel: 40⁰ bis 120⁰
• Anschlüsse: 1/8” bis 2” (männlich und weiblich NPT und BSPT)
• Betriebsdruckbereich: bis zu 400 psi (25 bar)
Allgemeine Anwendung
1) Kühlung
2) Staubunterdrückung
3) Brandschutz
4) Chemische Injektion
5) Waschen oder Reinigen
Beschreibung
| Modell | GGA；GA |
| Sprühmuster | Vollkegel |
| Innere Verbindung | 1/8’’; 1/4’’; 3/8’’; 1/2’’ |
| Sprühwinkel | 112°/110°/108°/106°/104°/103°/102°/91°/90°/84°/80°/75°/67°/65°/58°/55°/50° |
| Anwendung | Reinigung; Kühlung; Glasur; Sprühen; Abstauben |
Parameter
● Standardwinkel
| Gewindegröße | Flusscode | Öffnung Durchm. (mm) | Max. freier Durchgangsöffnungsdurchmesser (mm) | Durchflussrate (l/min) | Sprühwinkel | |||||||||
| 1 (us gal)=3,785 l; 1 (britische Gallone)=4.546 L | ||||||||||||||
| 0,5 bar | 0,7 bar | 1 bar | 2 bar | 3bar | 4bar | 5bar | 6bar | 7bar | 10 Bar | 1,5bar | ||||
| 1/8& #39;' | 1 | 0.79 | 0.64 | | 0.38 | 0.54 | 0.62 | 0.74 | 0.85 | 0.94 | 1 | 1.1 | 1.3 | 58° |
| 1.5 | 1.2 | 0.64 | 0.49 | 0.57 | 0.81 | 0.93 | 1.1 | 1.3 | 1.4 | 1.5 | 1.7 | 1.9 | 65° | |
| 2 | 1.2 | 1 | 0.65 | 0.76 | 1.1 | 1.2 | 1.5 | 1.7 | 1.9 | 2 | 2.2 | 2.6 | 50° | |
| 3 | 1.5 | 1 | 0.98 | 1.1 | 1.6 | 1.9 | 2.2 | 2.5 | 2.8 | 3.1 | 3.3 | 3.9 | 65° | |
| 3.5 | 1.6 | 1.3 | 1.1 | 1.3 | 1.9 | 2.2 | 2.6 | 3 | 3.3 | 3.6 | 3.9 | 4.5 | 50° | |
| 3.9 | 2 | 1 | 1.3 | 1.5 | 2.1 | 2.4 | 2.9 | 3.3 | 3.7 | 4 | 4.3 | 5.1 | 84° | |
| 5 | 2 | 1.3 | 1.6 | 1.9 | 2.7 | 3.1 | 3.7 | 4.2 | 4.7 | 5.1 | 5.5 | 6.5 | 65° | |
| 1/4'' | 6.5 | 2.38 | 1.6 | 2.1 | 2.5 | 3.5 | 4 | 4.8 | 5.5 | 6.1 | 6.7 | 7.1 | 8.4 | 50° |
| 10 | 3.18 | 1.6 | 3.3 | 3.8 | 5.4 | 6.2 | 7.4 | 8.5 | 9.4 | 10.2 | 11 | 13 | 67° | |
| 3/8'' | 9.5 | 2.6 | 2.4 | 3.1 | 3.6 | 5.1 | 5.9 | 7.1 | 8.1 | 8.9 | 9.7 | 10.4 | 12.3 | 50° |
| 15 | 3.6 | 2.4 | 4.9 | 5.7 | 8.1 | 9.3 | 11.2 | 12.7 | 14.1 | 15.4 | 16.5 | 19.4 | 67° | |
| 20 | 4 | 2.8 | 6.5 | 7.6 | 10.8 | 12.4 | 14.9 | 17 | 18.8 | 20 | 22 | 26 | 80° | |
| 22 | 4.5 | 2.8 | 7.2 | 8.4 | 11.9 | 13.6 | 16.4 | 18.7 | 21 | 23 | 24 | 28 | 90° | |
| 1/2'' | 16 | 3.5 | 3.2 | 5.2 | 6.1 | 8.7 | 9.9 | 11.9 | 13.6 | 15.1 | 16.4 | 17.6 | 21 | 55° |
| 25 | 4.6 | 3.2 | 8.2 | 9.5 | 13.5 | 15.4 | 18.6 | 21 | 24 | 26 | 27 | 32 | 67° | |
| 32 | 5.2 | 3.6 | 10.4 | 12.2 | 17.3 | 19.8 | 24 | 27 | 30 | 33 | 35 | 41 | 75° | |
| 40 | 6.2 | 3.6 | 13.1 | 15.2 | 22 | 25 | 30 | 34 | 38 | 41 | 44 | 52 | 91° | |
● Weitwinkel
| Gewindegröße | Flusscode | Öffnung Durchm. (mm) | Max. freier Durchgangsöffnungsdurchmesser (mm) | Durchflussrate (l/min) | Sprühwinkel | |||||||||
| 1 (us gal)=3,785 l; 1 (britische Gallone)=4.546 L | ||||||||||||||
| 0,3 bar | 0,5 bar | 0,7 bar | 1 bar | 2bar | 3bar | 4bar | 5bar | 6bar | 0,7 bar | 6bar | ||||
| 1/8'' | 4.3W | 2 | 1 | - | - | 1.6 | 1.9 | 2.6 | 3.1 | 3.5 | 3.9 | 4.2 | 120° | 102° |
| 5.6W | 2.4 | 1 | - | 1.8 | 2.1 | 2.5 | 3.4 | 4 | 4.6 | 5.1 | 5.5 | 120° | 102° | |
| 8W | 2.4 | 1.3 | - | 2.6 | 3 | 3.6 | 3.6 | 4.8 | 5.8 | 6.6 | 7.2 | 120° | 103° | |
| 1/4'' | 10W | 2.8 | 1.3 | 2.6 | 3.3 | 3.8 | 4.5 | 6 | 7.2 | 8.2 | 9.1 | 9.8 | 120° | 103° |
| 12W | 3.2 | 1.3 | 3.1 | 3.9 | 4.6 | 5.3 | 7.3 | 8.7 | 9.8 | 10.9 | 11.8 | 120° | 103° | |
| 14W | 3.6 | 1.6 | 3.7 | 4.6 | 5.3 | 6.2 | 8.5 | 10.1 | 11.5 | 12.7 | 13.7 | 120° | 103° | |
| 3/8'' | 20W | 4.4 | 2.4 | 5.2 | 6.6 | 7.6 | 8.9 | 12.1 | 14.5 | 16.5 | 18.1 | 19.6 | 120° | 104° |
| 24W | 4.8 | 2.4 | 6.3 | 7.9 | 9.1 | 10.7 | 14.5 | 17.3 | 19.7 | 22 | 24 | 120° | 104° | |
| 27W | 5.2 | 2.8 | 7.1 | 8.9 | 10.3 | 12 | 16.3 | 19.5 | 22 | 24 | 26 | 120° | 106° | |
| 1/2'' | 35W | 6 | 3.2 | 9.2 | 11.5 | 13.3 | 15.6 | 21 | 25 | 29 | 32 | 34 | 120° | 108° |
| 40W | 6.4 | 3.2 | 10.5 | 13.1 | 15.2 | 17.8 | 24 | 29 | 33 | 36 | 39 | 120° | 108° | |
| 45W | 6.4 | 3.6 | 11.8 | 14.8 | 17.1 | 20 | 28 | 33 | 37 | 41 | 44 | 120° | 110° | |
| 50W | 6.7 | 4 | 13.1 | 16.4 | 19.1 | 22 | 30 | 36 | 41 | 45 | 49 | 120° | 112° | |
Bestellinformationen
| GG | 1/4’’ | SS | 3.5 |
| ↓ | ↓ | ↓ | ↓ |
| Düsentyp | Steckergröße | Material | Flusscode |
Bewerbungsbilder
Abschrecken
