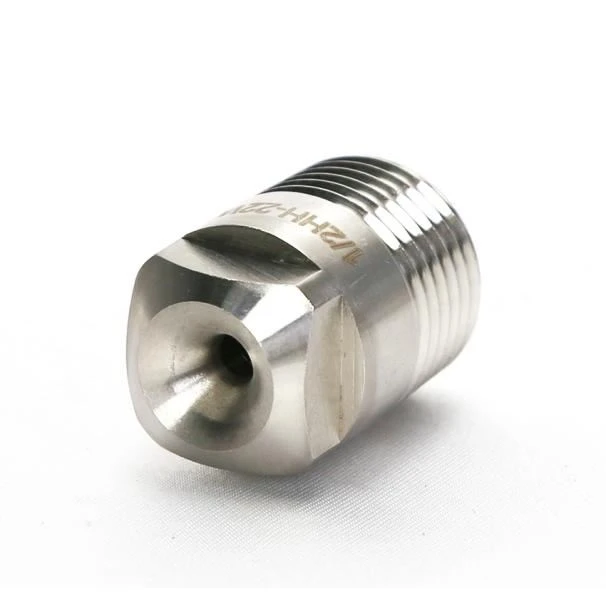

• 90 120 Grad Weitwinkel-Vollkegeldüsen-Sprühmuster mit breiter runder Aufprallfläche
• Einzigartiges Flügeldesign sorgt für eine gleichmäßige Sprühverteilung – das Muster wird durch einen internen Flügel erreicht.
• Sprühwinkel: 90⁰ bis 120⁰
• Anschlüsse: 1/8” bis 2” (männlich und weiblich NPT und BSPT)
• Betriebsdruckbereich: bis zu 400 psi (25 bar)
 90 120 Grad Weitwinkel-Vollkegeldüsen |  Weitwinkel-Vollkonusdüsen |
Allgemeine Anwendung
1) Kühlung
2) Staubunterdrückung
3) Brandschutz
4) Chemische Injektion
5) Waschen oder Reinigen
Shanghai Xinhou wurde 2008 gegründet und ist ein professionelles Düsenherstellungsunternehmen, das R& D, Produktion, Vertrieb und Service integriert. Unser Unternehmen befindet sich in der Nähe des Bahnhofs Shanghai Hongqiao und des nationalen Ausstellungszentrums mit bequemem Transport.
Nach mehr als 10 Jahren stabiler Entwicklung wurde Shanghai Xinhou von den Kunden für seine zuverlässige Qualität und seinen aufmerksamen Service anerkannt. Vor allem in der Oberflächenbehandlung von Automobilen hat sich Xinhou für die meisten Kunden zum designierten Lieferanten entwickelt. Unsere Produkte werden auch in mehr als 20 Länder im Ausland exportiert, ganz in Nordamerika, Südamerika, Europa, Afrika, Südostasien und im Nahen Osten.
Wenn Sie an Weitwinkel-Vollkonusdüsen interessiert sind oder eine Sonderanfertigung besprechen möchten, können Sie sich gerne an uns wenden. Wir freuen uns darauf, in naher Zukunft erfolgreiche Geschäftsbeziehungen mit neuen Kunden auf der ganzen Welt aufzubauen.
Vollkegeldüsen mit präziser Abmessung, die eine genaue und zuverlässige Leistung gewährleisten.
Beschreibung
Modell | BB-W; HH-W; GG-W;SJV-BW |
Einlassanschluss | 1/8'';1/4'';3/8'';1/2''; 3/4'';1''; 1-1/4'';1-1/2''; 2'';2 1/2'' |
Sprühmuster | Vollkegel |
Sprühwinkel | 119°/117°/112°/110°/108°/104°/103°/102°/86° |
Anwendung | Die Erzeugung und Eliminierung der Tröpfchen im Prozess der chemischen Reaktion |
Parameter
Gewindegröße | Flusscode | Öffnungsdurchmesser (mm) | Max. freier Durchgangsöffnungsdurchmesser (mm) | Durchfluss (l/min) | Sprühwinkel | |||||||||
1 (usgal)=3,785 l ; 1 (britische Gallone)=4,546 L | ||||||||||||||
0,4 bar | 0,5 bar | 0,7 bar | 1 bar | 1,5 bar | 2 bar | 3 bar | 4 bar | 6 bar | 0,7 bar | 6 bar | ||||
1/8'' | 1.5W | 1.2 | 0.64 | - | - | 0.57 | 0.67 | 0.81 | 0.93 | 1.1 | 1.3 | 1.5 | 120° | 86° |
2.8W | 1.6 | 1.0 | - | - | 1.1 | 1.3 | 1.5 | 1.7 | 2.1 | 2.4 | 2.9 | 120° | 102° | |
4.3W | 2 | 1.0 | - | - | 1.6 | 1.9 | 2.3 | 2.7 | 3.2 | 3.7 | 4.4 | 120° | 102° | |
5.6W | 2.4 | 1.0 | - | 1.8 | 2.1 | 2.5 | 3 | 3.5 | 4.2 | 4.8 | 5.7 | 120° | 102° | |
8W | 2.4 | 1.3 | - | 2.6 | 3 | 3.6 | 4.3 | 4.9 | 6 | 6.8 | 8.2 | 120° | 103° | |
1/4'' | 10W | 2.8 | 1.3 | 2.9 | 3.3 | 3.8 | 4.5 | 5.4 | 6.2 | 7.4 | 8.5 | 10.2 | 120° | 103° |
12W | 3.2 | 1.3 | 3.5 | 3.9 | 4.6 | 5.4 | 6.5 | 7.4 | 8.9 | 10.2 | 12.3 | 120° | 103° | |
14W | 3.6 | 1.6 | 4.1 | 4.6 | 5.3 | 6.3 | 7.6 | 8.6 | 10.4 | 11.9 | 14.3 | 120° | 103° | |
3/8'' | 17W | 4 | 1.6 | 5 | 5.6 | 6.5 | 7.6 | 9.2 | 10.5 | 12.7 | 14.4 | 17.4 | 120° | 103° |
20W | 4.4 | 2.4 | 5.9 | 6.5 | 7.6 | 9 | 10.8 | 12.4 | 14.9 | 17 | 20 | 120° | 104° | |
24W | 4.8 | 2.4 | 7.1 | 7.8 | 9.1 | 10.8 | 13 | 14.8 | 17.9 | 20 | 25 | 120° | 104° | |
27W | 5.2 | 2.8 | 8 | 8.8 | 10.3 | 12.1 | 14.6 | 16.7 | 20 | 23 | 28 | 120° | 106° | |
1/2'' | 30W | 5.6 | 2.8 | 8.8 | 9.8 | 11.4 | 13.5 | 16.2 | 18.5 | 22 | 25 | 31 | 120° | 108° |
35W | 6 | 3.2 | 10.3 | 11.4 | 13.3 | 15.7 | 18.9 | 22 | 26 | 30 | 36 | 120° | 108° | |
40W | 6.4 | 3.2 | 11.8 | 13.1 | 15.2 | 18 | 22 | 25 | 30 | 34 | 41 | 120° | 108° | |
45W | 6.4 | 3.6 | 13.3 | 14.7 | 17.2 | 20 | 24 | 28 | 34 | 38 | 46 | 120° | 110° | |
50W | 6.7 | 4 | 14.7 | 16.9 | 19.1 | 22 | 27 | 31 | 37 | 42 | 51 | 120° | 112° | |
3/4'' | 6W | 9.9 | 4.4 | 21 | 23 | 27 | 31 | 37 | 42 | 51 | 58 | 69 | 120° | 112° |
1'' | 11W | 13.1 | 5.6 | 38 | 42 | 49 | 57 | 69 | 78 | 93 | 106 | 126 | 120° | 117° |
1 1/4'' | 16W | 15.5 | 6.4 | 56 | 62 | 71 | 83 | 100 | 113 | 135 | 154 | 184 | 120° | 119° |
1 1/2'' | 24W | 18.3 | 10.3 | 84 | 92 | 107 | 125 | 150 | 170 | 203 | 230 | 275 | 124° | 119° |
2'' | 47W | 25 | 11.1 | 164 | 181 | 210 | 245 | 293 | 333 | 398 | 451 | 539 | 124° | 119° |
2 1/2'' | 70W | 31.8 | 14.3 | 244 | 269 | 312 | 365 | 436 | 495 | 592 | 672 | 803 | 125° | 119° |
Bestellinformationen
BB | 1/4’’ | SS | 2.8W |
↓ | ↓ | ↓ | ↓ |
Düsentyp | Steckergröße | Material | Flusscode |
Bewerbungsbilder
Staubkontrolle |  Walzenkühlung |
