Eine Standard-Vollstrahldüse kann einen Vollkegelstrahl erzeugen. Vollstrahldüse kann gleichmäßig sprühen, Tröpfchen sind mittelgroß bis groß. Dieses gut verteilte Spray profitiert von einem ausgeprägten Schaufeldesign, einem großen und klaren Kanal und einer hervorragenden Kontrollfunktion.

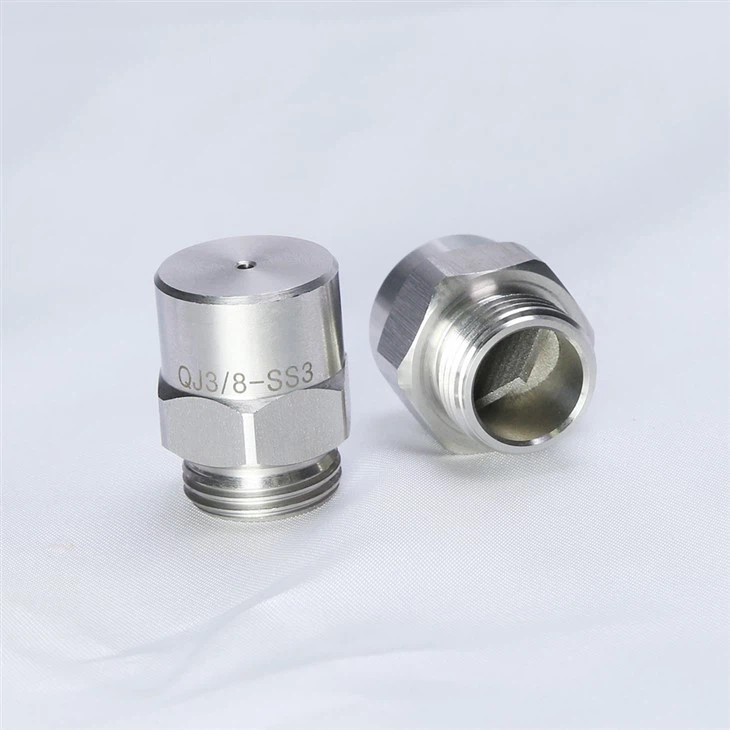

• Vollkegeldüsen aus Edelstahl mit rundem Aufprallbereich
• Einzigartiges Schaufeldesign sorgt für eine gleichmäßige Sprühverteilung
• Sprühwinkel: 45⁰ bis 65⁰
• Anschlüsse: 1/8” bis 2” (männlich und weiblich NPT und BSPT)
• Betriebsdruckbereich: bis zu 400 psi (25 bar)
 Vollkegeldüsen aus Edelstahl |  Vollkegeldüsen |
Allgemeine Anwendung
1) Kühlung
2) Staubunterdrückung
3) Brandschutz
4) Chemische Injektion
5) Waschen oder Reinigen
Staubkontrolle
Walzenkühlung
Beschreibung
Modell | BB; HH |
Einlassanschluss | 1/8'';1/4'';3/8'';1/2''; 3/4'';1''; 1-1/4'';1-1/2''; 2'' |
Sprühmuster | Vollkegel |
Arbeitsdruck | 0,3-35 bar (500 psi) |
Arbeitstemperatur | -40℃-270℃ |
Sprühwinkel | 100°/94°/93°/92°/91°/90°/85°/84°/81°/80°/75°/76°/74°70°/68°/67°/65°/58°/50° |
Anwendung | Waschen und Spülen; Abschrecken und Kühlen; Kontrolle von Staub; Entschäumen |
XINHOU hat seinen Sitz in Shanghai und ist auf die Herstellung von Vollkegeldüsen aus Edelstahl spezialisiert. Mit einem erfahrenen und professionellen Team haben wir unsere Edelstahl-Vollkegeldüsen in viele Länder und Regionen auf der ganzen Welt exportiert. Unsere Produkte genießen bei unseren Kunden einen guten Ruf. Wir begrüßen Kunden, Geschäftsverbände und Freunde aus allen Teilen der Welt, um uns zu kontaktieren und eine Zusammenarbeit zum gegenseitigen Nutzen zu suchen.
Parameter
Gewindegröße | Flusscode | Öffnung Durchm. (mm) | Max. freier Durchgangsöffnungsdurchmesser (mm) | Durchfluss (l/min) | - | |||||||||
1 (us gal)=3,785 l; 1 (britische Gallone)=4.546 L | ||||||||||||||
0,5 bar | 0,7 bar | 1,5 bar | 2 bar | 3 bar | 4 bar | 5 bar | 6 bar | 7 bar | 10 Bar | 1,5 bar | ||||
1/8'' | 1 | 0.79 | 0.64 | - | 0.38 | 0.54 | 0.62 | 0.74 | 0.85 | 0.94 | 1 | 1.1 | 1.3 | 58° |
1.5 | 1.2 | 0.64 | 0.49 | 0.57 | 0.81 | 0.93 | 1.1 | 1.3 | 1.4 | 1.5 | 1.7 | 1.9 | 65° | |
2 | 1.2 | 1 | 0.65 | 0.76 | 1.1 | 1.2 | 1.5 | 1.7 | 1.9 | 2 | 2.2 | 2.6 | 50° | |
3 | 1.5 | 1 | 0.98 | 1.1 | 1.6 | 1.9 | 2.2 | 2.5 | 2.8 | 3.1 | 3.1 | 3.9 | 65° | |
3.5 | 1.6 | 1.3 | 1.1 | 1.3 | 1.9 | 2.2 | 2.6 | 3 | 3.3 | 3.6 | 3.9 | 4.5 | 50° | |
3.9 | 2 | 1 | 1.3 | 1.5 | 2.1 | 2.4 | 2.9 | 3.3 | 3.7 | 4 | 4.3 | 5.1 | 84° | |
5 | 2 | 1.3 | 1.6 | 1.9 | 2.7 | 3.1 | 3.7 | 4.2 | 4.7 | 5.1 | 5.5 | 6.5 | 65° | |
6.1 | 2.3 | 1.3 | 2 | 2.3 | 3.3 | 3.8 | 4.5 | 5.2 | 5.7 | 6.2 | 6.7 | 7.9 | 74° | |
1/4'' | 6.5 | 2.38 | 1.6 | 2.1 | 2.5 | 3.5 | 4 | 4.8 | 5.5 | 6.1 | 6.7 | 7.1 | 8.4 | 50° |
10 | 3.18 | 1.6 | 3.3 | 3.8 | 5.4 | 6.2 | 7.4 | 8.5 | 9.4 | 10.2 | 11 | 13 | 67° | |
12.5 | 3.2 | 1.6 | 4.1 | 4.8 | 6.8 | 7.7 | 9.3 | 10.6 | 11.8 | 12.8 | 13.7 | 16.2 | 74° | |
9.5 | 2.6 | 2.4 | 3.1 | 3.6 | 5.1 | 5.9 | 7.1 | 8.1 | 8.9 | 9.7 | 10.4 | 12.3 | 50° | |
15 | 3.6 | 2.4 | 4.9 | 5.7 | 8.1 | 9.3 | 11.2 | 12.7 | 14.1 | 15.4 | 16.5 | 19.4 | 67° | |
3/8'' | 20 | 4 | 2.8 | 6.5 | 7.6 | 10.8 | 12.4 | 14.9 | 17 | 18.8 | 20 | 22 | 26 | 80° |
22 | 4.5 | 2.8 | 7.2 | 8.4 | 11.9 | 13.6 | 16.4 | 18.7 | 21 | 23 | 24 | 28 | 90° | |
16 | 3.5 | 3.2 | 5.2 | 6.1 | 8.7 | 9.9 | 11.9 | 13.6 | 15.1 | 16.4 | 17.6 | 21 | 50° | |
25 | 4.6 | 3.2 | 8.2 | 9.5 | 13.5 | 15.4 | 18.6 | 21 | 24 | 26 | 27 | 32 | 67° | |
1/2'' | 32 | 5.2 | 3.6 | 10.4 | 12.2 | 17.3 | 19.8 | 24 | 27 | 30 | 33 | 35 | 41 | 75° |
40 | 6.2 | 3.6 | 13.1 | 15.2 | 22 | 25 | 30 | 34 | 38 | 41 | 44 | 52 | 91° | |
50 | 6.7 | 4 | 16.3 | 19.1 | 27 | 31 | 37 | 42 | 47 | 51 | 55 | 65 | 94° | |
3/4'' | 2.5 | 4.9 | 4.4 | 9.6 | 11.2 | 15.9 | 18.2 | 22 | 25 | 28 | 30 | 32 | 38 | 50° |
4 | 6.4 | 4.4 | 15.4 | 18 | 26 | 29 | 35 | 40 | 44 | 48 | 52 | 61 | 70° | |
7 | 9.5 | 5.2 | 27 | 31 | 45 | 51 | 61 | 70 | 78 | 84 | 91 | 107 | 92° | |
1'' | 4.2 | 6 | 5.6 | 16.2 | 18.9 | 27 | 31 | 37 | 42 | 47 | 51 | 54 | 64 | 50° |
7 | 8.3 | 5.6 | 27 | 31 | 45 | 51 | 61 | 70 | 78 | 84 | 91 | 107 | 68° | |
8 | 9.5 | 5.6 | 31 | 36 | 51 | 58 | 70 | 80 | 89 | 91 | 104 | 122 | 81° | |
10 | 11.9 | 5.6 | 38 | 45 | 64 | 73 | 88 | 100 | 111 | 121 | 130 | 153 | 90° | |
1 1/4'' | 12 | 11.9 | 6.4 | 46 | 54 | 77 | 87 | 105 | 120 | 133 | 145 | 155 | 183 | 92° |
6 | 7.4 | 6.4 | 23 | 27 | 38 | 44 | 53 | 60 | 67 | 72 | 78 | 92 | 50° | |
10 | 9.6 | 6.4 | 38 | 45 | 64 | 73 | 88 | 100 | 111 | 121 | 130 | 153 | 67° | |
12 | 10.7 | 6.4 | 46 | 54 | 77 | 87 | 105 | 120 | 133 | 145 | 155 | 183 | 70° | |
14 | 12.3 | 6.4 | 54 | 63 | 89 | 102 | 123 | 140 | 155 | 169 | 181 | 215 | 80° | |
1 1/2'' | 20 | 15.1 | 7.9 | 77 | 90 | 128 | 146 | 175 | 200 | 220 | 240 | 260 | 305 | 93° |
10 | 9.5 | 8.7 | 38 | 45 | 64 | 73 | 88 | 100 | 111 | 121 | 130 | 153 | 50° | |
16 | 12.7 | 8.7 | 62 | 72 | 102 | 116 | 140 | 160 | 178 | 193 | 210 | 245 | 74° | |
20 | 14.3 | 8.7 | 77 | 90 | 128 | 146 | 175 | 200 | 220 | 240 | 260 | 305 | 76° | |
30 | 18.3 | 10.3 | 115 | 135 | 191 | 220 | 265 | 300 | 330 | 360 | 390 | 460 | 94° | |
2'' | 17 | 12.7 | 11.1 | 65 | 76 | 108 | 124 | 149 | 170 | 189 | 205 | 220 | 260 | 50° |
30 | 17.3 | 11.1 | 115 | 135 | 191 | 220 | 265 | 300 | 330 | 360 | 390 | 460 | 74° | |
35 | 19.2 | 11.1 | 135 | 157 | 225 | 255 | 310 | 355 | 390 | 425 | 455 | 540 | 77° | |
40 | 21 | 11.1 | 154 | 180 | 255 | 295 | 350 | 400 | 445 | 485 | 520 | 610 | 80° | |
50 | 23.8 | 14.3 | 192 | 225 | 320 | 365 | 440 | 500 | 560 | 610 | 650 | 770 | 85° | |
60 | 28.6 | 14.3 | 230 | 270 | 385 | 440 | 530 | 600 | 670 | 730 | 780 | 920 | 100° | |
Bestellinformationen
BB | 1/4’’ | SS | 6.5 |
↓ | ↓ | ↓ | ↓ |
Düsentyp | Steckergröße | Material | Flusscode |
